HAUS LEHNEN-FRIEDRICH, HARSCHEID

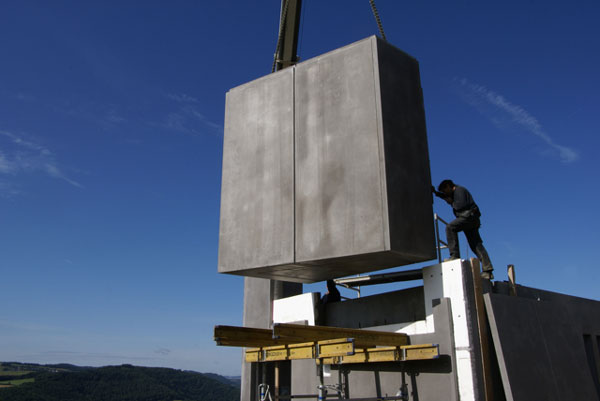

Montage des Fertigteilerkers aus Architekturbeton
Planung, Herstellung, Transport und Montage der Architekturbeton-Fertigteile, insbesondere des im Bild zu sehenden Erkers, stellten eine große Herausforderung für alle Projektbeteiligten dar.
So war die komplexe Geometrie des mehr als 13 t schweren, mehrschaligen Bauteils mit konventionellen Werkzeichnungen nicht hinreichend darstellbar, weshalb zur Abstimmung mit dem Fertigteilwerk ein dreidimensionales, allseitig drehbares Datenmodell verwendet wurde.
Die Anforderungen an Scharfkantigkeit und vier glatte Ansichtsseiten der Sichtbeton-Vorsatzschale waren nur durch eine schalungstechnische Meisterleistung zu erfüllen.
Für die untere Ebene der Sandwich-Konstruktion wurde ein druckfester Dämmstoff verwendet, da der Erker bis zu seiner endgültigen Verankerung in der Decke über Obergeschoss mit der Unterseite der Vorsatzschale auf einen Schwerlastturm aufgelegt wurde.
